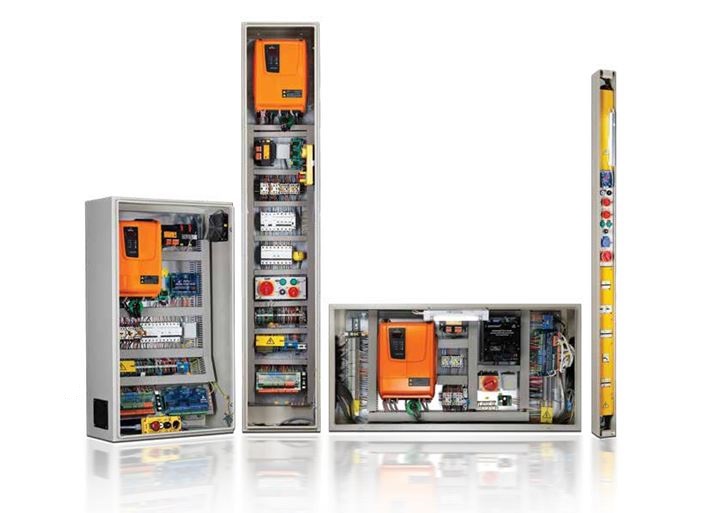

Hệ điều khiển thang máy ARKEL biến tần tích hợp bo điều khiển

  •

    ARCODE, là hệ điều khiển thang máy 2 trong 1 xuất xứ Thổ Nhĩ Kỳ được tích hợp biến tần VVVF, hệ vi xử lý và hệ thống cứu hộ

    TÍNH NỔI BẬT ARCODE?
    Di chuyển êm mượt nhờ về tầng trực tiếp
    Thời gian di chuyển ngắn với biến tần tiêu chuẩn VVVF
    Chế độ tiết kiệm năng lượng
    Động bộ toàn hệ thống điều khiển của Arkel
    Hệ module thiết kế nhỏ gọn
    Cài đặt nhanh gọn, đơn giản
    Dễ dàng cập nhật phần mềm






    ARCODE Thông số kỹ thuật / Features

    Động cơ / Motor Control Động cơ có hộp số & không hộp số
    Điện áp vào (L1,L2,L3) / Power Input (L1,L2,L3) AC 3 Ph., 320-420V, 50/60 Hz AC 3 Ph., 200-240V, 50/60 Hz
    Models / Models ARCODE 14, 17 , 26 , 35 , 50 , 75 A
    Tốc độ / Speed Tối đa 4 m/s
    Đấu nhóm / Group Operation Tối đa 8 thang máy
    Số tầng / Number of Floors Tối đa 64 tầng
    Phương thức truyền thông / Communication Protocol CANbus
    Tùy chọn Encoder / Encoder Options 5V TTL, 10-30V HTL, EnDat, SSI, SinCos, BISS
    Điện áp an toàn / Safety Circuit Voltage 48 VAC - 230 VAC



  • ARCODE THÔNG SỐ KỸ THUẬT / TECHNICAL SPECIFICATIONS

    HỆ BIẾN TẦN / DRIVER

    Power Input (L1, L2, L3)

    AC 3 Ph., 320-420V, 50/60 Hz

    AC 3 Ph., 200-240V, 50/60 Hz

    Power Output (U, V, W)

    AC 3 Ph., 0-400V, 0-100Hz

    Model



    4B14A



    4B17A



    4B26A



    4C35A



    4C50A



    4D75A



    2B14A



    2B17A



    2B26A



    2C35A



    2C50A

    Nom. Output Current (Inom)

    14 A

    17 A

    26 A

    35 A

    50 A

    75 A

    14 A

    17 A

    126 A

    35 A

    50 A

    Max. Output Current (< 6 s)

    28 A

    34 A

    52 A

    70 A

    100 A

    150 A

    28 A

    28 A

    52 A

    70 A

    100 A

    Brake Resistor (B, P)

    50 Ω /

    1 kW

    50 Ω /

    1 kW

    40 Ω /

    1 kW

    25 Ω /

    2 kW

    18 Ω /

    3 kW

    10 Ω /

    6 kW

    50 Ω /

    1 kW

    50 Ω /

    1 kW

    40 Ω /

    1 kW

    25 Ω /

    2 kW

    18 Ω /

    3 kW

    Inbuilt EMC Filters

    DC Reactor EMI/RFI Filter

    DC Reactor

    EMI/RFI Filter

    Evacuation (ES1, ES2)

    60-120VDC Battery Supply Input 220VAC Single Phase Line Supply Input

    60-120VDC Battery Supply Input 220VAC Single Phase Line Supply Input

    HỆ VI XỬ LÝ / CONTROLLER

    Supply Voltage

    24VDC (20-28VDC)

    Encoder Options



    5V TTL, 10-30V HTL, EnDat, SSI, SinCos, BISS

    Serial Communication

    2 CANBUS (shaft and car)

    3 RS485 (2 Full-Duplex, 1 Half Duplex)

    2 CANBUS (shaft and car)

    3 RS485 (2 Full-Duplex, 1 Half Duplex)



    Relay Outputs

    4 Programmable Relay Output (10A@250VAC, 10A@30VDC)

    1 Main contactor Relay Output (10A@250VAC, 10A@30VDC)

    4 Programmable Relay Output (10A@250VAC, 10A@30VDC)

    1 Main contactor Relay Output (10A@250VAC, 10A@30VDC)

    Signal Inputs

    16 Programmable Input (24VDC, 3mA sink)

    Floor Level Magnetic Switches (ML1,ML2)

    16 Programmable Input (24VDC, 3mA sink)

    Floor Level Magnetic Switches (ML1,ML2)

    Transistors Outputs

    4 Programmable Transistor Output (open collector Imax:200mA)

    4 Programmable Transistor Output (open collector Imax:200mA)

    Door Bridging

    Door Bridging Board Connector (reserved)

    Door Bridging Board Connector

    (reserved)

    Cooling

    Air Ventilation and Aluminum Cooler

    Air Ventilation and Aluminum Cooler

    Safety circuit

    48-110-220VAC

    User Interface

    4 Digit Seven Segment plus 8 LED indicator

    4 Digit Seven Segment

    plus 8 LED indicator

    Logging

    SD Card

    SD Card

  • Tính năng

    - Kết nối:

    Dây giao tiếp truyền thông CANbus nối tủ điều khiển và tủ đầu cabin

    Kết nối thường hoặc qua CANbus (tối đa 16 tầng)

    • Thông tin vị trí car được nối với encoder của động cơ
    • Khả năng điều khiển 2 cửa độc lập của cabin
    • Hệ thống cứu hộ :
    •  Sử dụng nguồn 1 phase 220VAC hoặc ac quy, đưa thang về tầng gần nhất hoặc tầng chỉ định
    • Encoder tương đối (5V TTL hoặc 10-30V HTL) hoặc Encoder tuyệt đối (Endat, SSI, SinCos hoặc BISS)
    • Tự động cài đặt, ghi nhớ tham số và kiểm soát thông tin                                          ​
    • Tính năng bằng tầng và mở cửa sớm
    • Về tầng có độ chính xác cao
    • Các linh kiện điều khiển đều có thể lập trình thêm được
    • Chế độ chờ
