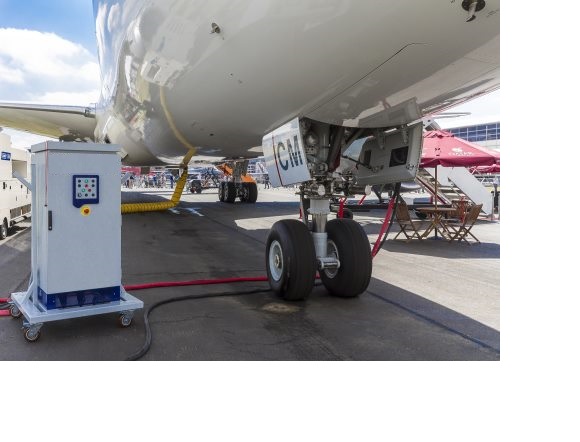

Thiết bị hỗ trợ mặt đất (GPU)

  • Các khối cấp nguồn mặt đất (GPU) cho hàng không vũ trụ, Hệ thống điện tử và sân bay

    Khi đậu trên mặt đất một chiếc máy bay không thể sử dụng bình thường 50Hz (hoặc 60Hz ở Mỹ) mà nó cần nguồn điện với tần số 400Hz .Do đó một sân bay cần thiết bị chuyên dụng hỗ trợ mặt đất còn được gọi là các đơn vị nguồn mặt đất (GPU) , để cho phép máy bay hoạt động trong khi ở mặt đất. Sản phẩm của  chúng tôi kích thước nhỏ gọn tương đương biến tần có thể được cố định vào giàn của một cây cầu tải hành khách hoặc có thể được treo bên dưới đường đi bộ hoặc chỉ đơn giản là cố định vào một vị trí thuận tiện gần máy bay.

    Lợi thế của các GPUs là nó không phát ra tiếng ôn và ô nhiễm không khi như tuabin máy phát điện APU. Đơn vị nguồn mặt đất của chúng tôi được kết nối với nguồn điện lưới bình thường và cung cấp một đầu ra của 200V 3 pha 400 Hz cho nguồn máy bay  thông qua một cáp linh hoạt đặc biệt. Việc chuyển đổi chỉ được bật lên khi máy bay cần đến nguồn, nó cũng đã tích hợp sẵn trong tính năng cho phép chuyển đổi đồng bộ với hệ thống điện chiếu sáng trên máy bay, hệ thống điều hòa không khí và các hệ thống điện tử tiếp tục hoạt động trong khi máy bay hạ cánh.



    Hình thức " Sử dụng tại nút  " hệ thống điện mặt đất rất tiết kiệm năng lượng, bộ chuyển đổi chỉ được bật lên khi cần thiết và linh hoạt hơn các thiết bị thế hệ trước đó của hệ thống 400Hz tập trung cũ trên sân bay. Thiết bị hoạt động chuyển đổi lớn song song với điện liên tục từ nguồn điện với dự đoán của một sân đỗ máy bay đến để kết nối với các mạng phân phối. Sản phẩm mới của chúng tôi đi thêm một bước nữa , bây giờ chúng tôi có thể cung cấp một hệ thống kép được xây dựng trong sản phẩm duy nhất với hai mạch đầu ra 90kVA để phục vụ thế hệ mới của máy bay thân rộng có thể nhận điện với hai dây cáp từ một địa điểm duy nhất .

    Chúng tôi cũng có thể cung cấp một hệ thống kết hợp trong một sản phẩm duy nhất với một đầu ra 200V 400Hz 3 pha và với một đầu ra thứ cấp của 28V DC 600Amps với dòng lớn nhất là 2000A cho động cơ khởi động máy bay trực thăng và sạc ắc qui trong một cấu hình nhỏ gọn theo chiều dọc kích thước tương lắp ráp có thể được cài đặt trong một nhà chứa máy bay bảo dưỡng hoặc trên các sân đỗ của một sân bay , các đơn vị kết hợp cũng có thể được xây dựng trong các định dạng ngang để gắn dưới cây cầu tải hành khách và hoạt động kết hợp với tự động quay cuồng đơn vị cáp của chúng tôi .

    .
  • MODELS GPU30 GPU45 GPU60 GPU90 GPU120 GPU200
    INPUT
    Nominal voltage 3Phase 200VAC/400VAC/480VAC
    Voltage tolerance ± 15%
    Nominal frequency 45Hz to 65Hz ±5%
    Input current harmonics < 3% at full load (sinusoidal)
    OUTPUT
    Nominal power (kVA) 30 45 60 90 120 200
    Active power (kW) 30 45 60 90 120 200
    Voltage 200VAC 3 phase (other voltages available on request)
    Static regulation 0 -100% load ±1%
    Dynamic regulation 100% ±5%, recovering to 1% within 40 millisecond
    Frequency 400Hz
    Frequency stability ±0.01% Crystal controlled
    Overall Efficiency 87% – 95%
    Max crest max 3 : 1
    RECTIFIER
    AC Voltage Range -25%  +10%
    Efficiency 93% - 97%
    Input Frequency Deviation ± 5%
    Overload capacity 120% continuous
    Current walk in 5 seconds to maximum
    Overall current limits 120%
    INVERTER
    Total harmonic distortion < 3% linear load
    Overload 120% for 60s, 150% for 5s, 200% for 2s
    Waveform Sinusoidal
    Load power factor 0.7 - 1
    Efficiency 93% - 98%
    INFO FOR INSTALLATION
    DIMENSION (WxDxH) mm 700 x 750 x 1250 700x800x1575 1600x1000x2000
    Remote signal Dry contact
    Ethernet connection Standard with NetAgent
    CAN (with Remote Panel) Optional
    Temperature range at sea level  - 400C to + 550C (full load)
    300C at 2000m (full load)
    Relative humidity < 90%
    Noise level < 65dbA at 1meter
    IP rating IP20 (IP42, IP54 optional)
    Altitude Up to 2500m
    Standards DFS400; ISO 6858; BS 2G 219; MIL-STD-704; SAE ARP 5015; EN62040-1-1;            EN61558-2-6;En61000-6-4; EN61001-6-2

  • - Sân bay dân dụng
    - Sân bay quân sự
