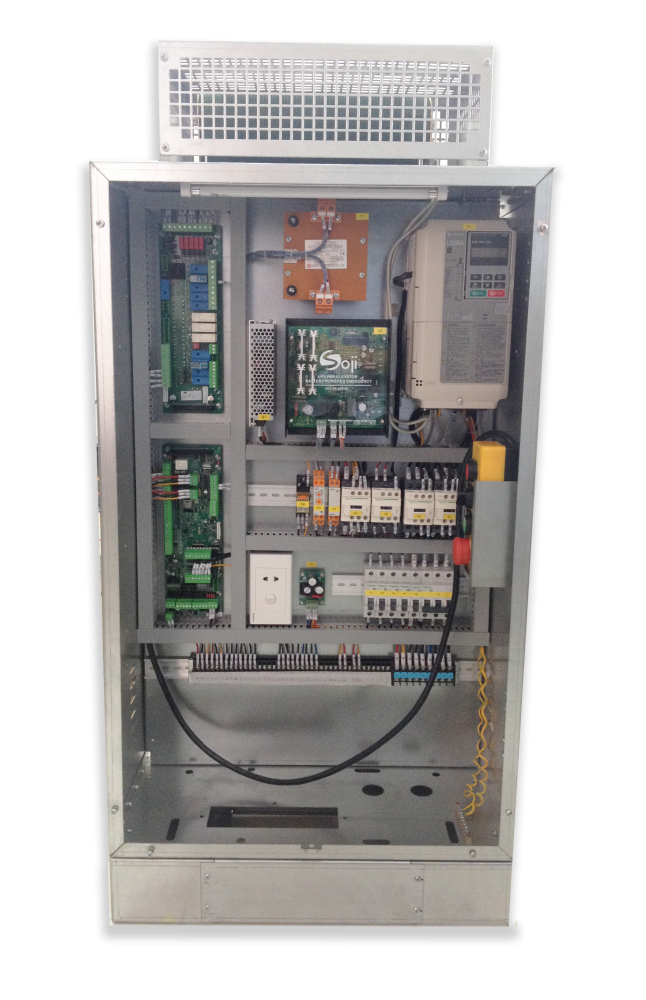

Bo mạch thang máy LiSA 20

  • LiSA20 là một hệ thống điều khiển sáng tạo định hướng tương lai. Với việc xây dựng cấu tạo thành hai phần (mạch vi xử lý 95 x 290 x 20 mm và mạch rơ le 95 x 290 x 40 mm), hệ thống này có thể được sử dụng rất linh hoạt đặc biệt là trong không gian hạn chế. Bo mạch có thể được cài đặt xếp dọc nhau, liền cạnh nhau, hoặc trong các khu vực nhỏ, thậm chí là riêng biệt.
    Điều này cho phép để tách các linh kiện điện tử từ phía nguồn cung cấp và do đó giúp để tránh các vấn đề kỹ thuật EMC. Nó phù hợp với các yêu cầu của tiêu chuẩn EN12015 và EN12016

    Một khái niệm mới đã được tích hợp trong LiSA20 để chọn cấp độ người dùng khác nhau cho hỗ trợ truy cập hệ điều khiển một cách đơn giản. Điều này để tạo ra một sự phân biệt giữa các nhóm vận hành, nhóm bảo trì và nhóm nòng cốt. Tùy thuộc vào sự cho phép lựa chọn sử dụng các thanh USB được mã hóa, các chức năng cụ thể có thể được lựa chọn trong bộ điều khiển cầm tay HT-LiSA20.

    Nhờ vào các giao tiếp truyền thông qua Lisa-bus, CANopen, DCP, modem, máy chủ COM, USB và thẻ SD, đó sẽ là tất cả các định hướng cho công việc trong tương lai. Sử dụng các thành phần và cấu trúc tinh vi cho phép cho các hoạt động ở mức tiêu thụ tối thiểu. Các chức năng như đèn tắt, hiển thị ra, biến tần vào hoạt động dự phòng, biến tần và đóng cửa, cung cấp cho các giá trị tiêu hao kinh tế của toàn hệ thống thang máy.

    Bo mạch vi xử lý LiSA20

    Bo mạch rơ le LiSA20

    Điều khiển cảm ứng HTLiSA20






  • LiSA20 module cơ bản (LBM)
    Cấu trúc: Trên một tấm phên có các PCBs LiSA20, cầu chì đa dạng và kết nối mô-đun tương ứng như giao diện.
    Mặt trước có chứa thiết bị đầu cuối điều hành và thiết bị cầm tay điện thoại cho truyền thông thoại vào phòng máy.
    Bộ phận điều khiển (SModule) cho thang không phòng máy
    Các SModule là các LBM được đấu nối trước riêng biết tương ứng cho kết nối trong Cbox
    Chúng tôi hiện đang dự tính việc cung cấp bốn loại SModule khác nhau :
    SModule cho thang máy thông thường
    SModule cho GMV thủy lực
    SModule cho Bucher
    SModule cho Algi
    Các mô-đun không nhất thiết phải được cài đặt trong các khung cửa, nó có thể cài đặt vào lề cửa hoặc lắp đặt trên bề mặt khung cửa
